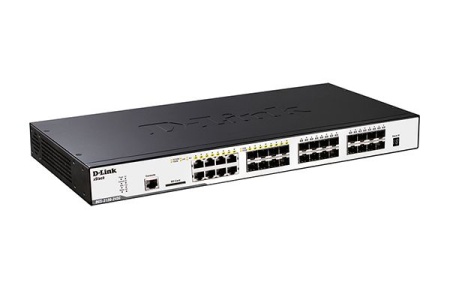

Администрируемый L3 коммутатор DGS-3120-24SC c программным обеспечением Routed Image (RI), обеспечивает защищенное подключение конечных пользователей к сети крупных предприятий и предприятий малого и среднего бизнеса (SMB). Модель DGS-3120-24SC оснащена 16 нисходящими портами SFP Gigabit Ethernet и 8 комбо-портами 1000BASE-T/SFP Gigabit. Он хорошо подходит для построения систем видеонаблюдения, беспроводной связи (Wi-Fi) и IP телефонии.
Коммутаторы серии DGS-3120 поставляются с тремя различными вариантами установленного программного обеспечения. Версия ПО указывается в маркировке коммутатора.
Standard Image (SI) – коммутатор снабжен ПО необходимым для создания сети масштаба кампуса или предприятия включая физическое стекирование, расширенные настройки Quality of Service (QoS), ограничение трафика, многоадресную рассылку уровня 2, различные функции безопасности и функции IPv6, применяемые в сетях нового поколения с поддержкой IPv6 или для приложений Triple play в сетях Metro Ethernet.
Enhanced Image (EI) – к вышеперечисленным характеристикам (SI) добавлена поддержка RPS, Double VLAN (Q-in-Q), Ethernet OAM, Static Route, IMPB и sFlow.
Routed Image (RI) – программное обеспечение данной модификации коммутатора включает поддержку DHCP-сервера, VRRP, туннелирования IPv6, RIP, OSPF, IGMP, MLD, PIM и DVMRPv3. При этом Routed Image (RI) не поддерживает физическое стекирование.
Коммутаторы серии DGS-3120 поддерживают подключение внешнего резервного источника питания, тем самым обеспечивая постоянную работоспособность. Коммутатор оснащен рядом функций обеспечивающих повышенную надежность работы сети. Функция Контроля широковещательного шторма (Broadcast storm) позволяет повысить надежность работы сети организации. Коммутаторы серии DGS-3120 поддерживают Microsoft® NAP, эта функция ограничивает доступ к сети компьютеров, которые не соответствуют требованиям безопасности. Коммутатор поддерживает технологию построения виртуальной локальной компьютерной сети (VLAN -Virtual Local Area Network)
Коммутаторы серии DGS-3120 поддерживают технологию D Link Green, она позволяет использовать режим сохранения энергии и снижать тепловыделение. С её помощью ещё можно автоматически уменьшать энергопотребление в зависимости от длины кабеля. Системой можно управлять локально через консольный порт на передней панели, либо удаленно, используя Telnet. Пользователь также может управлять коммутатором через Web-интерфейс посредством Web-браузера. Коммутатор поддерживается платформой комплексного сетевого управления D-View 7.
| Артикул | DGS-3120-24SC/B1ARI |
| Тип | Управляемый L3 |
| Нисходящие порты | 16 SFP-портов |
| Восходящие порты | 8 комбо-портов 10/100/1000BASE-T/SFP |
| Порт управления | Порт 10/100/1000 Base-T с разъемом RJ-45 для управления IP |
| Тип крепления | Монтируется в 19" шкаф (1U) |
| Питание | 100-240 В, 50/60 Гц |
| Совместимые источники питания | DPS-200 |
| Наличие PoE | нет |
| Порты с поддержкой PoE | нет |
| Бюджет мощности PoE |
нет |
| Размеры (Д x Ш x В) мм. | 440 x 210 x 44 мм |
| Вес кг. | 2643 г |
| Рабочая температура °C | 0-50 |
| MTBF | 433404,414 часов |
| Система вентиляции | активная |
| Функциональность | Функции уровня L2 |
|
• Таблица MAC-адресов: 16K записей • Управление потоком • Управление потоком 802.3x • Предотвращение блокировок HOL • Jumbo-фрейм до 13 Кбайт • 802.3ad Link Aggregation • Макс. 32 группы на устройство, 8 гигабитных портов на группу • Spanning Tree Protocols • 802.1D STP • 802.1w RSTP • 802.1s MSTP • BPDU Filtering • Root Restriction • Функция Loopback Detection • Ethernet Ring Protection Switching (ERPS) • Зеркалирование портов • One-to-One • Many-to-One • На основе потока • RSPAN |
|
| VLAN | |
|
• Группы VLAN • Макс. 4K VLAN-групп • GVRP • Макс. 4K динамических VLAN-групп • 802.1Q Tagged VLAN • VLAN на основе порта • 802.1v Protocol VLAN • Voice VLAN • VLAN на основе MAC-адресов • Double VLAN (Q-in-Q) • Port-based Q-in-Q • ISM VLAN • Asymmetric VLAN • Private VLAN • VLAN Trunking |
|
| Качество обслуживания (QoS) | |
|
• 802.1p • 8 очередей на порт • Механизмы обработки очередей • Strict Priority • Weighted Round Robin (WRR) • Strict + WRR • Поддержка следующих действий для потоков • Добавление тега приоритета 802.1p • Добавление тега приоритета TOS/DSCP • Управление полосой пропускания • CoS на основе • Порта коммутатора • VLAN ID • Очередей приоритетов 802.1p • MAC-адреса • IPv4-адреса • DSCP • Типа протокола • TCP/UDP-порта • Содержимого пакета, определяемого пользователем • IPv6-адреса • Класса IPv6-трафика • Метки потока IPv6 • Управление полосой пропускания • На основе порта (Входящее/исходящее, мин. шаг до 8 Кбит/с) • На основе потока (Входящее/исходящее, мин. шаг до 8 Кбит/с) • Три цвета маркировки • CIR/PIR мин. шаг до 8 Кбит/с • Two Rate Three Color Marker (trTCM), CBS/PBS • Single Rate Three Color Marker (srTCM), CBS/EBS |
|
| Функции уровня 3 | |
|
• Максимальное количество IP-интерфейсов - 16 • ARP Proxy • VRRP • IPv6 Neighbour Discovery (ND) • Туннелирование IPv6 • Статическая маршрутизация • До 512 записей статической маршрутизации для IPv4/IPv6 • RIP • OSPF • IP Directed Broadcast |
|
| Списки управления доступом (ACL) | |
|
• ACL на основе: • Приоритета 802.1p • VLAN ID • MAC-адреса • Ether Type • IPv4-адреса • DSCP • Типа протокола • Номера TCP/UDP-порта • Содержимого пакета, определяемого пользователем • IPv6-адреса • Метки потока IPv6 • Класса IPv6-трафика • Поддержка до 1,5K правил доступа • ACL на основе времени • CPU Interface Filtering |
|
| Безопасность | |
|
• SSH v2 • SSL v1/v2/v3 • Port Security • До 64 MAC-адресов на порт/VLAN • Привязка IP-MAC-Port • Проверка ARP-пакетов • Проверка IP-пакетов • DHCP Snooping • IPv6 ND Snooping • До 510 записей на устройство • Защита от широковещательного/многоадресного/одноадресного шторма • Сегментация трафика • D-Link Safeguard Engine • Фильтрация NetBIOS/NetBEUI • DHCP Server Screening • Предотвращение атак ARP Spoofing • Предотвращение атак DoS • Защита от атак BPDU |
|
| Аутентификация, Авторизация и Учет (AAA) | |
|
• 802.1X: • Управление доступом на основе порта • Управление доступом на основе узла • Политика Identity-driven (VLAN, ACL или QoS) • Authentication Database Failover • Управление доступом на основе Web (WAC): • Управление доступом на основе порта • Управление доступом на основе узла • Политика Identity-driven (VLAN, ACL или QoS) • Authentication Database Failover • Управление доступом на основе MAC-адресов (MAC): • Управление доступом на основе порта • Управление доступом на основе узла • Политика Identity-driven (VLAN, ACL или QoS) • Authentication Database Failover • Управление доступом на основе японского Web-интерфейса • Guest VLAN • Microsoft® NAP • Поддержка 802.1X NAP • Поддержка DHCP NAP • RADIUS Accounting • TACACS+ Accounting • Аутентификация RADIUS и TACACS для доступа к коммутатору • Учетные записи с 4 уровнями прав доступа • Compound Authentication |
|
| Управление | |
|
• Web-интерфейс • Интерфейс командной строки (CLI) • Telnet-сервер • Telnet-клиент • TFTP-клиент • ZModem • SNMP v1/v2c/v3 • SNMP Traps • Системный журнал • RMON v1: • Поддержка 1,2,3,9 групп • RMON v2: • Поддержка группы ProbeConfig • LLDP • BootP/DHCP-клиент • Автоконфигурация по DHCP • DHCP Relay • DHCP Client Option 12 • DHCP Relay Option 18, 37, 82 • Файловая система Flash • Поддержка нескольких версий ПО • Поддержка нескольких версий конфигураций • CPU Monitoring • Команда отладки (Debug Command) • SNTP • Восстановление пароля • Шифрование пароля • Trusted Host • Microsoft® NLB • ICMPv6 • sFlow • Добавление метки PPPoE Circuit-ID |
|
| Гарантия | 1 год |
| Комплектация |
Коммутатор DGS-3120-24PC/*RI - Кабель питания - Кронштейны для установки в стойку - Консольный кабель (с разъемами RJ-45 и RS-232) - Резиновые ножки - Комплект для монтажа - Краткое руководство по установке |
| Дополнительное программное обеспечение |
DV-700-N25-LIC D-View 7 с лицензией на 25 узлов DV-700-N50-LIC D-View 7 с лицензией на 50 узлов DV-700-N100-LIC D-View 7 с лицензией на 100 узлов DV-700-N250-LIC D-View 7 с лицензией на 250 узлов DV-700-N500-LIC D-View 7 с лицензией на 500 узлов DV-700-N1000-LIC D-View 7 с лицензией на 1000 узлов DV-700-P5-LIC D-View 7 с 5 лицензиями для промежуточных серверов DV-700-P10-LIC D-View 7 с 10 лицензиями для промежуточных серверов DV-700-P25-LIC D-View 7 с 25 лицензиями для промежуточных серверов DV-700-P50-LIC D-View 7 с 50 лицензиями для промежуточных серверов DV-700-P100-LIC D-View 7 со 100 лицензиями для промежуточных серверов |
| Дополнительное оборудование | |
| DEM-CB50 | Пассивный кабель 10GBase-CX4 длиной 50 см для прямого подключения |
| DEM-CB100 | Кабель с CX4 разъемом (винтовое крепление с каждой из сторон), 100 см |
| DEM-CB50ICX | Пассивный кабель 10GBase-CX4 длиной 50 см для прямого подключения |
| Дополнительные SFP-трансиверы | |
| DGS-712 | SFP-трансивер с 1 портом 1000Base-T (до 100 м) |
| DEM-302S-LX | SFP-трансивер с 1 портом 1000Base-LX для одномодового оптического кабеля (до 2 км) |
| DEM-310GT | SFP-трансивер с 1 портом 1000Base-LX для одномодового оптического кабеля (до 10 км) |
| DEM-311GT | SFP-трансивер с 1 портом 1000Base-SX для многомодового оптического кабеля (до 550 м) |
| DEM-312GT2 | Модуль SFP c 1 портом 1000Base-SX+ для многомодового оптического кабеля, питание 3,3 В (до 2 км) |
| DEM-314GT | SFP-трансивер с 1 портом 1000Base-LH для одномодового оптического кабеля (до 50 км) |
| DEM-315GT | SFP-трансивер с 1 портом 1000Base-ZX для одномодового оптического кабеля (до 80 км) |
| DEM-210 | SFP-трансивер с 1 портом 100Base-FX для одномодового оптического кабеля (до 15 км) |
| DEM-211 | SFP-трансивер с 1 портом 100Base-FX для многомодового оптического кабеля (до 2 км) |
| Дополнительные WDM (BiDi) SFP-трансиверы | |
| DEM-302S-BXD | WDM SFP-трансивер с 1 портом 1000Base-BX-D (Tx: 1550 нм, Rx: 1310 нм) для одномодового оптического кабеля (до 2 км) |
| DEM-302S-BXU | WDM SFP-трансивер с 1 портом 1000Base-BX-U (Tx: 1310 нм, Rx: 1550 нм) для одномодового оптического кабеля (до 2 км) |
| DEM-330T | WDM SFP-трансивер с 1 портом 1000Base-BX-D ) (Tx: 1550 нм, Rx: 1310 нм) для одномодового оптического кабеля (до 10 км) |
| DEM-330R | WDM SFP-трансивер с 1 портом 1000Base-BX-U (Tx: 1310 нм, Rx: 1550 нм) для одномодового оптического кабеля (до 10 км) |
| DEM-331T | WDM SFP-трансивер с 1 портом 1000Base-BX-D (Tx: 1550 нм, Rx: 1310 нм) для одномодового оптического кабеля (до 40 км) |
| DEM-331R | WDM SFP-трансивер с 1 портом 1000Base-BX-U (Tx: 1310 нм, Rx: 1550 нм) для одномодового оптического кабеля (до 40 км) |
| DEM-220T | WDM SFP-трансивер с 1 портом 100BASE-BX-D (Tx:1550 нм, Rx:1310 нм) для одномодового оптического кабеля (до 20 км) |
| DEM-220R | WDM SFP-трансивер с 1 портом 100BASE-BX-U (Tx:1310 нм, Rx:1550 нм) для одномодового оптического кабеля (до 20 км) |
