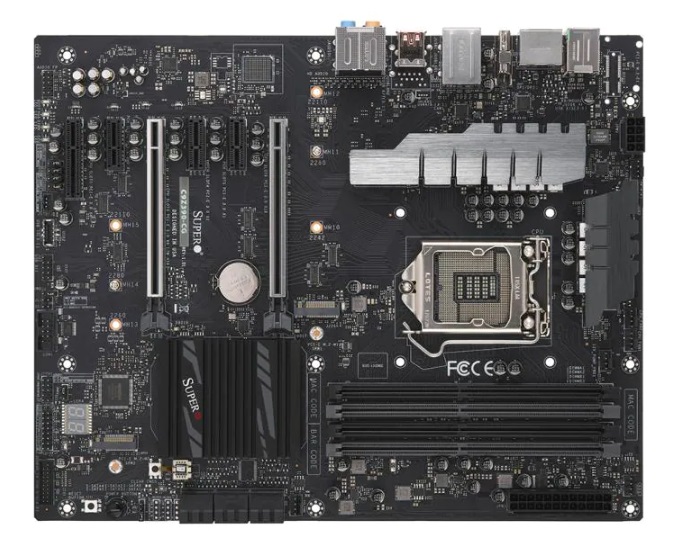

Материнская плата SuperMicro C9Z390-CG

Материнская плата SuperMicro C9Z390-CG имеет ATX форм-фактор. Она имеет сокет Single Socket LGA-1151 (Socket H4), предназначенный для установки процессоров Intel® 8th/9th Generation Core™ i9/Core™ i7/Core™i5/Core™i3/Pentium®/Celeron® series Processor, чипсет Intel® Z390 Express. Плата оснащена 4 слотами для установки модулей памяти. Максимальная емкость модулей памяти 128 Гб.

Для удаленного управления используется контроллер Intel® Z390 Express controller for 6 SATA3 (6 Gbps) ports; RAID 0,1,5,10. Сетевые контроллеры: Single LAN with Intel® single Ethernet PHY i219V. Тип используемого BIOS - 64MB AMI SPI Flash ROM.

Предусмотрены слоты расширения: 2 слота PCI-E 3.0 x16 (16/NA или 8/8), 1 PCI-E 3.0 x4, 3 PCI-E 3.0 x1. Слот CPU Slot3 PCI-E 3.0 x8 (В x16) и слот CPU Slot1 PCI-E 3.0 x4 имеют одинаковую связь PCI-Ex16 со слотом CPU Slot6 PCI-E 3.0 x16. Слот CPU 6 PCI-E 3.0 x16 и слот CPU 3 Слот PCI-E 3.0 x8 (В x16) будут заменены на PCI-E 3.0 x8 link и PCI-E 3.0 x4 link соответственно, когда дополнительная карта установлена в слот CPU 1 слот PCI-E 3.0 x4. Слоты с разъемом M.2: 2 PCI-E 3.0 x4, RAID 0 & 1, Form Factor: 2242/2260/2280/22110, 2242/2260/2280, Key: M-Key, M-Key, 1 M.2 2242/3042 B-Key (USB2.0 x 1,PCI-E Gen2 x 1,SATA Gen3 x 1). Предусмотрено 2 DP (DisplayPort) ports, 1 HDMI port, DP up to 1.2; HDMI up to 1.4b.
