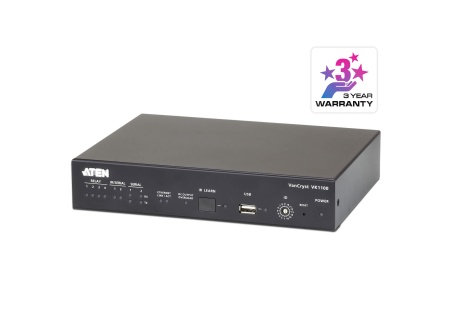

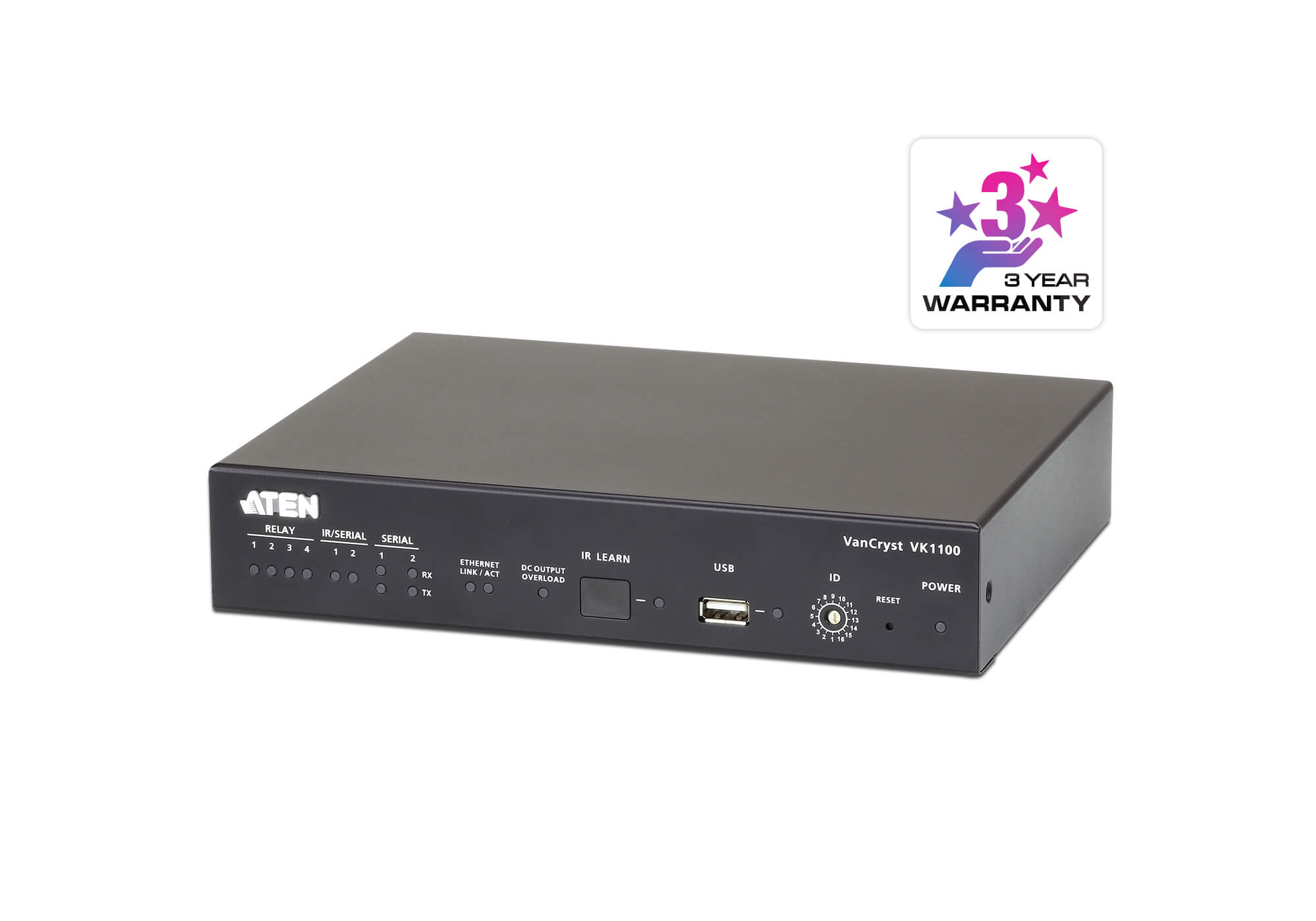

Система управления ATEN - компактный контроллер VK1100

Интерфейсы

ИК/Последовательный

• 2 x программируемых ИК- / однонаправленных RS-232 порта
(1 x 3-полюсной клеммный разъем);
ИК:
– Несущая частота: 10 КГц~455 КГц;
Последовательные:
– Скорость (бит/с): 300-115200 (по умолчанию: 9600);
– Бит данных: 8 (по умолчанию) или 7;
– Стоповый бит: 1 (по умолчанию) или 2;
– Четность: Нет (по умолчанию), Четный или Нечетный

Последовательный

• 2 x программируемых двунаправленных порта RS-232/422/485
(2 x разъема DB9, настраиваемых с помощью назначения контактов);
 – Скорость (бит/с): 300 - 115200 (по умолчанию: 9600);
 – Бит данных: 8 (по умолчанию) или 7;
 – Стоповый бит: 1 (по умолчанию) или 2;
 – Четность: Нет (по умолчанию), Четный или Нечетный;
 – Управление потоками: Нет (по умолчанию) RTS/CTS

Реле

• 4 x канала релейной линии (2 x 4-полюсных клеммных разъема);
• Нормально разомкнутые, изолированные реле;
• Допустимая мощность на контактах: макс. 24 В постоянного тока, 2 А

В постоянного тока

• 1 x порт вывода 12 В постоянного тока (1 x 2-полюсной клеммный разъем);
• Источник питания: 12 В постоянного тока, макс. 1 А

Ethernet

• 1 x гнездо RJ-45, 10/100Base-T
• Поддерживаемые протоколы: ARP, ICMP, TCP/IP, DHCP, HTTPS, SSH
• Поддержка DHCP. Если IP не присваивается в течение 30 секунд, будут использоваться следующие параметры IP-адреса по умолчанию:
IP-адрес: 192.168.0.60
Маска подсети: 255.255.255.0

USB

1 x гнездо USB тип A

Переключатели

ID контроллера

1 x 16-сегментный переключатель

Питание

1 x переключатель вкл./выкл

ИК Обучение

1 x светодиод ИК-приемника

Кнопка сброса

1 x полуутопленная кнопка

Энергопотребление

AC110V:5.4W:87BTU
AC220V:5.4W:87BTU

Питание

Номинальная входная мощность

Встроенный источник питания: 100-240 В переменного тока, 50-60 Гц

Температура и влажность

Рабочая температура

0 – 50°C

Температура хранения

–20 – 60°C

Влажность

0 - 80% рт. ст. без образования конденсата

Физические свойства

Корпус

Металлический

Масса

1.19 kg ( 2.62 lb )

Размеры (Д х Ш х В)

21.50 x 16.23 x 4.18 cm
(8.46 x 6.39 x 1.65 in.)

Лицензия

Базовая (бесплатная)

2 бесплатных лицензии

Макс. допустимое количество

10 лицензий
