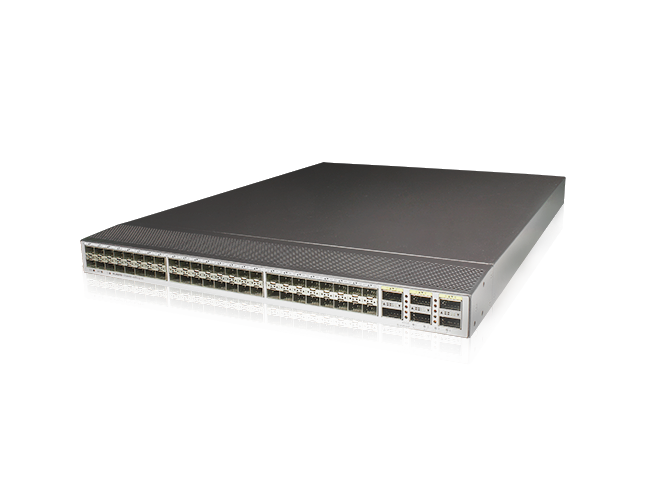

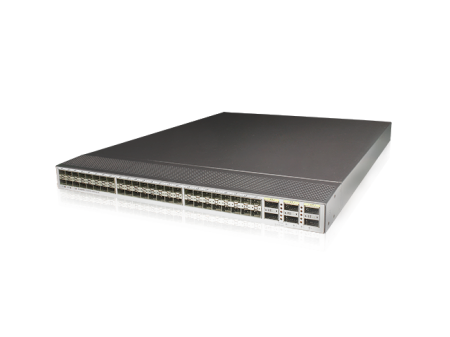

Коммутатор Huawei CE6863-48S6CQ-F

Физические характеристики

• Размеры (В x Ш x Г)
  • Основные размеры (за исключением частей, выступающих из корпуса): 43,6 мм x 442,0 мм x 420,0 мм (1,72 дюйма x 17,4 дюйма x 16,5 дюйма)
  • Максимальные размеры (глубина - это расстояние от портов на передней панели до ручки на задней панели): 43,6 мм x 442,0 мм x 446,1 мм (1,72 дюйма x 17,4 дюйма x 17,6 дюйма)
• Вес (с двумя модулями питания переменного тока и четырьмя модулями вентиляторов, рассчитан для самой тяжелой модели, если поддерживается несколько моделей): 7,8 кг (17,20 фунта)

Параметры среды

Температура

• Рабочая температура: от 0 ° C до 40 ° C (от 32 ° F до 104 ° F) на высоте 0-1800 м (0-5906 футов).НОТА:

  На высоте 1800-5000 м (5096-16404 футов) максимальная рабочая температура снижается на 1 ° C (1,8 ° F) каждый раз, когда высота увеличивается на 220 м (722 фута).




• Температура хранения: от -40 ° C до + 70 ° C (от -40 ° F до + 158 ° F)

Относительная влажность

От 5% до 95%, без конденсации

Высота

<5000 м (16404 футов)

Шум (звуковое давление, 27 ° C)

• Передний воздушный поток: <58 дБА
• Воздушный поток спереди назад: <57 дБА

Характеристики мощности

Тип источника питания

AC / DC / HVDC

Вход питания переменного тока

• Диапазон номинального входного напряжения: от 100 до 240 В переменного тока, 50/60 Гц
• Максимальный диапазон входного напряжения: от 90 до 290 В переменного тока, от 47 до 63 Гц

Вход питания постоянного тока

• Диапазон номинального напряжения: от -48 В до -60 В постоянного тока
• Максимальный диапазон напряжения: от -38,4 В до -72 В постоянного тока

Вход высокого напряжения постоянного тока

• Питание 600 Вт переменного тока и 240 В постоянного тока (серия PAC600S12):
  • Диапазон номинального напряжения: 240 В постоянного тока
  • Максимальный диапазон напряжения: от 190 В до 290 В постоянного тока
• Высоковольтная мощность постоянного тока 1200 Вт (серия PHD1K2S12):
  • Диапазон номинального напряжения: от 240 В до 380 В постоянного тока
  • Максимальный диапазон напряжения: от 190 В до 400 В постоянного тока

Номинальный входной ток

• Питание 600 Вт переменного тока и 240 В постоянного тока (серия PAC600S12):
  • 8 А (от 100 до 240 В переменного тока)
  • 4 А (240 В постоянного тока)
• Мощность постоянного тока 1000 Вт (серия PDC1000S12): 30 А (от -48 В до -60 В постоянного тока)
• Высоковольтная мощность постоянного тока 1200 Вт (серия PHD1K2S12): 8 А

Потребляемая мощность шасси

Максимальная потребляемая мощность

384 Вт.

Типичная потребляемая мощность

• 226 Вт (100% пропускная способность, высокоскоростные кабели SFP28 на 48 портов и высокоскоростные кабели QSFP28 на 6 портов, двойные модули питания)
• 261 Вт (100% пропускная способность, все оптические интерфейсы на коммутаторе оснащены оптическими модулями ближнего действия, модулями двойного питания)

Отвод тепла от корпуса

Максимальное тепловыделение

1310 БТЕ / ч

Типичное тепловыделение

• 771 БТЕ / час (100% пропускная способность, высокоскоростные кабели SFP28 на 48 портов и высокоскоростные кабели QSFP28 на 6 портов, двойные модули питания)
• 891 БТЕ / час (100% пропускная способность, все оптические интерфейсы на коммутаторе оснащены оптическими модулями ближнего действия, модулями двойного питания)

Защита от перегрузки

• Переменный ток: 6 кВ в синфазном режиме и 6 кВ в дифференциальном режиме
• Постоянный ток: 4 кВ в синфазном режиме и 2 кВ в дифференциальном режиме
• HVDC: 4 кВ в синфазном режиме и 2 кВ в дифференциальном режиме

Рассеивание тепла

Режим отвода тепла

Воздушное охлаждение

Поток воздуха

Спереди к спине или сзади к передней, в зависимости от модулей вентиляторов и модулей питания

Надежность

Резервный модуль питания

1 + 1 резервная копия

Резервный модуль вентилятора

3 + 1 резервное копирование

Горячая замена

Поддерживается всеми модулями питания и модулями вентиляторов

Средняя наработка на отказ (MTBF)

47,81 года

Среднее время ремонта (MTTR)

1,95 часов

Доступность

0.9999962836

Технические характеристики

Процессор

1,4 ГГц, четырехъядерный

Память DRAM

4 GB

НИ Флэш

64 MB

NAND Flash

4 GB

Стек

Сервисный порт, поддерживающий функцию стека

Оптические порты 25GE и оптические порты 100GE

Сертификация

• Соответствие стандартам безопасности
• Соответствие стандартам EMC
• Соответствие экологическим стандартам
