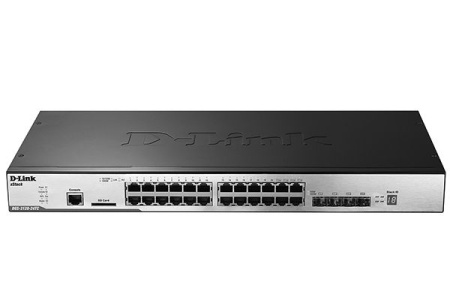

Управляемый стекируемый L2+ коммутатор DGS-3120-24TC/B1ASI имеет 20 10/100/1000BASE-Tт нисходящих порта и 4 комбо-порта 10/100/1000Base-T/SFP, 2 порта 10G CX4. Коммутатор оснащен полным функционалом уровня L2+ - включая физическое стекирование, статическую маршрутизацию, Port Mirroring, сбор статистики и IGMP Snooping для минимизации многоадресного трафика и увеличения пропускной способности сети.
Коммутаторы серии DGS-3120 поставляются с тремя различными вариантами установленного программного обеспечения. Версия ПО указывается в маркировке коммутатора.
Standard Image (SI) – коммутатор снабжен ПО необходимым для создания сети масштаба кампуса или предприятия включая физическое стекирование, расширенные настройки Quality of Service (QoS), ограничение трафика, многоадресную рассылку уровня 2, различные функции безопасности и функции IPv6, применяемые в сетях нового поколения с поддержкой IPv6 или для приложений Triple play в сетях Metro Ethernet.
Enhanced Image (EI) – к вышеперечисленным характеристикам (SI) добавлена поддержка RPS, Double VLAN (Q-in-Q), Ethernet OAM, Static Route, IMPB и sFlow.
Routed Image (RI) – программное обеспечение данной модификации коммутатора включает поддержку DHCP-сервера, VRRP, туннелирования IPv6, RIP, OSPF, IGMP, MLD, PIM и DVMRPv3. При этом Routed Image (RI) не поддерживает физическое стекирование.
Коммутаторы этой серии (кроме DGS-3120-24SC-DC) обеспечивают возможность подключение внешнего резервного источника питания, повышая тем самым надежность системы при отказе одного из блоков питания.
Управление коммутатором осуществляется посредством протокола SNMP, WEB интерфейса к коммутатору, интерфейса командной строки (CLI - Command Line Interface) при использовании утилит на базе протоколов RMON, Telnet и SSH/SSL. Коммутатор поддерживается платформой комплексного сетевого управления D-View 7.
| Артикул | DGS-3120-24TC/B1ASI |
| Тип | Управляемый стекируемый L2 + |
| Нисходящие порты | 20 портов 100/1000Base-X SFP |
| Восходящие порты | 4 комбо-порта 10/100/1000Base-T/SFP, 2 порта 10G CX4 |
| Тип крепления | Монтируется в 19" шкаф (1U) |
| Питание | 100-240 В переменного тока, 50-60 Гц, внутренний универсальный источник питания |
| Резервный источник питания | DPS-200, DPS-500A1 |
| Наличие PoE | Нет |
| Порты с поддержкой PoE | Нет |
| Бюджет мощности PoE | Нет |
| Размеры (Д x Ш x В) мм. | 440 х 210 х 44 мм |
| Вес кг. | 2,6 кг |
| Рабочая температура °C | 0-50 |
| MTBF | 561829 ч |
| Система вентиляции | Вентиляторы Smart Fan |
| Функциональность | Функции уровня L2 |
|
• Таблица MAC-адресов: 16K • Управление потоком + Управление потоком 802.3x + Предотвращение блокировок HOL • Jumbo-фрейм до 13 Кбайт • Spanning Tree + 802.1D STP + 802.1w RSTP + 802.1s MSTP + Фильтрация BDPU + Root Restriction • Функция Loopback Detection • Технология Ethernet Ring Protection Switching (ERPS) • 802.3ad Link Aggregation + Макс. 32 группы на устройство/8 портов на группу • Зеркалирование портов + One-to-One + Many-to-One + На основе потока + RSPAN |
|
| Стекирование | |
|
• Физическое стекирование + Полоса пропускания для стекирования до 40 Гбит/с + До 6 устройств, объединенных в стек • Виртуальное стекирование: + Технология D-Link Single IP Management (SIM) + До 32 устройств в виртуальном стеке |
|
| VLAN | |
|
• Группы VLAN + Макс. 4K VLAN групп • GVRP + Поддержка 255 динамических VLAN-групп • Q-in-Q • 802.1Q Tagged VLAN • VLAN на основе порта • 802.1v Protocol VLAN • Voice VLAN • VLAN на основе MAC-адресов • ISM VLAN • Assymetric VLAN • Private VLAN • VLAN Trunking |
|
| Качество обслуживания (QoS) | |
|
• 802.1p • 8 очередей на порт • Управление очередями + Strict Priority + Weighted Round Robin (WRR) + Strict + WRR • CoS на основе + порта коммутатора + VLAN ID + очередей приоритетов 802.1p + MAC-адреса + IPv4-адреса + DSCP + типа протокола + TCP/UDP-порта + содержимого пакета, определяемого пользователем + IPv6-адреса + класса IPv6-трафика + метки потока IPv6 • Поддержка следующих действий для потоков + Добавление тега приоритета 802.1p + Добавление тега приоритета TOS/DSCP + Управление полосой пропускания • Управление полосой пропускания + на основе порта (Входящее/Исходящее, мин. шаг до 64 Кбит/с) + на основе потока (Входящее/Исходящее, мин. шаг до 64 Кбит/с) |
|
|
|
|
|
Функции уровня 3 |
|
|
• Макс. кол-во IP-интерфейсов: 16 • ARP Proxy • IPv6 Neighbor Discovery (ND) |
|
|
|
|
|
Списки управления доступом (ACL) |
|
|
• Поддержка до 1,5K правил доступа • ACL на основе: + Приоритета 802.1p + VLAN ID + MAC-адреса + Ether Type + IPv4-адреса + DSCP + Типа протокола + номера TCP/UDP-порта + содержимого пакета, определяемого пользователем + IPv6-адреса + метки потока IPv6 + класса IPv6-трафика • ACL на основе времени • Фильтрация интерфейса CPU • ACL для исходящего трафика |
|
|
Безопасность |
|
|
• SSH v2 • SSL v1/v2/v3 • Port Security - До 64 MAC-адресов на порт/ VLAN • Контроль широковещательных/ много-адресных/одноадресных штормов • Сегментация трафика • D-Link Safeguard Engine • Фильтрация NetBIOS/NetBEUI • DHCP Server Screening • Предотвращение атак ARP Spooofing • Защита от атак BDPU • IP-MAC-Port Binding (IMPB) |
|
| Аутентификация, Авторизация и Учет (AAA) | |
|
• 802.1X + Управление доступом на основе порта + Управление доступа на основе хоста + Identity-Driven Policy (VLAN, ACL или QoS) + Authentication Database Failover • Управление доступом на основе Web (WAC): + Управление доступом на основе порта + Управление доступом на основе хоста + Identity-Driven Policy (VLAN, ACL или QoS) + Authentication Database Failover • Управление доступом на основе MAC-адресов (MAC): + Управление доступом на основе порта + Управление доступа на основе хоста + Identity-Driven Policy (VLAN, ACL или QoS) + Authentication Database Failover • Японский Web-интерфейс управления (JWAC)4 • Guest VLAN • Microsoft® NAP + Поддержка 802.1X NAP + Поддержка DHCP NAP • Ведение учетных записей RADIUS • Аутентификация RADIUS и TACACS для управления доступом • Учетные записи с 4 уровнями привилегий |
|
| Управление | |
|
• Управление на основе Web-интерфейса (Поддержка IPv4) • Интерфейс командной строки CLI • Сервер Telnet (Поддержка IPv4) • Клиент Telnet (Поддержка IPv4) • Клиент TFTP (Поддержка IPv4) • Добавление тега PPPoE Circuit-ID • ZModem • SNMP v1/v2c/v3 • SNMP Traps • Системный Журнал • RMON v1: + Поддержка 1,2,3,9 групп • RMON v2: + Поддержка группы ProbeConfig • LLDP • BootP/DHCP-клиент • Автоконфигурация DHCP • DHCP Relay • DHCP Relay Option 12 • DHCP Relay Option 82 • Файловая система Flash • Поддержка нескольких версий ПО • Поддержка нескольких версий конфигураций • CPU Monitoring • Debug Command • SNTP • Восстановление пароля • Шифрование пароля • Доверенный хост • Microsoft® NLB (Балансировка нагрузки сети) |
|
| Гарантия | 1 год |
| Комплектация | |
|
|
|
| Рекомендуемые SFP трансиверы |
DEM-330T 1000BASE-BX, длина волны Tx:1550нм Rx:1310нм, одномодовое оптоволокно, 10км |
|
DEM-330R 1000BASE-BX, длина волны Tx:1310нм Rx:1550нм, одномодовое оптоволокно, 10км |
|
|
DEM-331T 1000BASE-BX, длина волны Tx:1550нм Rx:1310нм, одномодовое оптоволокно, 40км |
|
|
DEM-331R 1000BASE-BX, длина волны Tx:1310нм Rx:1550нм, одномодовое оптоволокно, 40км |
|
|
DEM-220T 100BASE-BX, длина волны Tx:1550нм Rx:1310нм, одномодовое оптоволокно, 20км |
|
|
DEM-220R 100BASE-BX, длина волны Tx:1310нм Rx:1550нм, одномодовое оптоволокно, 20км |
|
|
DEM-302S-BXD 1000BASE-BX, длина волны Tx:1550нм, Rx:1310нм, одномодовое оптоволокно, 2км |
|
| DEM-302S-BXU 1000BASE-BX, длина волны Tx:1310нм, Rx:1550нм, одномодовое оптоволокно, 2км | |
| DEM-310GT 1000BASE-LX, одномодовое оптоволокно, 10км | |
| DEM-311GT 1000BASE-SX, многомодовое оптоволокно, 500м | |
| DEM-312GT2 1000BASE-SX, многомодовое оптоволокно, 2км | |
| DEM-314GT Трансивер SFP 1000BASE-LH, одномодовое оптоволокно, 50 км, 3,3 В | |
| DEM-315GT Трансивер SFP 1000BASE-ZX, одномодовое оптоволокно, 80 км, 3,3 В | |
| DEM-210 100BASE-FX, одномодовое оптоволокно, до 15км | |
| DEM-211 100BASE-FX, многомодовое оптоволокно, до 2км | |
| DEM-302S-LX 1000Base-LX, одномодовое оптоволокно, 2 км | |
| DGS-712 SFP-трансивер с 1 портом 1000Base-T (до 100 м) | |
| DEM-CB50 Кабель для стекирования, 50 см | |
| DEM-CB100 Пассивный кабель 10GBase-CX4 длиной 1 м для прямого подключения | |
| DEM-CB50ICX Пассивный 10G CX4 кабель для прямого подключения длиной 50 cм | |
| Приобретаемое ПО | DV-700-N50-LIC D-View 7 с лицензией на 50 узлов |
| DV-700-N100-LIC D-View 7 с лицензией на 100 узлов | |
| DV-700-N250-LIC D-View 7 с лицензией на 250 узлов | |
| DV-700-N500-LIC D-View 7 с лицензией на 500 узлов | |
| DV-700-N1000-LIC D-View 7 с лицензией на 1000 узлов | |
| DV-700-P5-LIC D-View 7 с 5 лицензиями для промежуточных серверов | |
| DV-700-P10-LIC D-View 7 с 10 лицензиями для промежуточных серверов | |
| DV-700-P25-LIC D-View 7 с 25 лицензиями для промежуточных серверов | |
| DV-700-P50-LIC D-View 7 с 50 лицензиями для промежуточных серверов | |
| DV-700-P100-LIC D-View 7 со 100 лицензиями для промежуточных серверов |
