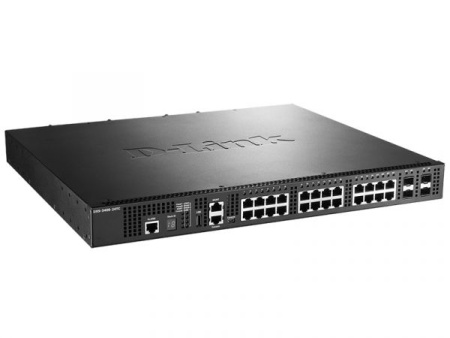

Администрируемый L2+ коммутатор DXS-3400-24TC это современное высокопродуктивное устройство в очень плотной компоновке. Оно осуществляет коммутацию и маршрутизацию трафика с обеспечением низкого уровня латентности на скорости до десяти Гбит/с. 1U – форм-фактор и высокая плотность портов реализуют комфортность применения коммутатора DXS-3400-24TC для агрегации данных ЛВС в университетах, бизнес-центрах и на промышленных объектах. Коммутатор имеет двадцать нисходящих портов 10G SFP и 4 комбо-портами 10GBase-T/SFP , что делает его эффективным для использования в Центрах Обработки Данных, и локальных сетях на уровнях распределения данных и ядра.
DXS-3400-24TC оборудован съемными вентиляторами и блоками питания. Это обеспечивает возможность их замены без остановки работы самого коммутатора. Физическое и виртуальное стекирование обеспечивает возможности централизованного администрирования и резервирования устройств в рамках единого стека. Функция Switch Resource Management (SRM) предоставляет администраторам возможность эффективного управления ресурсами коммутатора для оптимизации различных задач в рамках локальной сети предприятия.
DXS-3400-24TC поставляется с программным обеспечением позволяющим решать широкий спектр задач соответствующих потребностям предприятий малого и среднего бизнеса, крупных корпораций и университетов. Коммутатор имеет широкий спектр L2 и L3 функций, таких как VLAN, маршрутизация между VLAN, обработка Multicast-трафика, Router Redundancy Protocol (VRRP), Quality of Service (QoS), Virtual Routing Information Protocol (RIP) v1/2, Next Generation RIP (RIPing) и функции безопасности. Управление коммутатором DXS-3400-24TC может осуществляться на основе встроенного Web-интерфейса или интерфейса командной строки CLI.
Сегодня набор стандартов Data Center Bridging (DCB) является одной из самых востребованных технологий используемых в эффективных Центрах Обработки Данных. Коммутатор DXS-3400-24SC поддерживает основные стандарты из этого набора, среди них IEEE 802.1Qbb, IEEE 802.1Qaz и IEEE 802.1Qau. IEEE 802.1Qbb (Контроль потока данных с помощью приоритетов) реализует контроль потока данных для минимизации потерь во время сетевых перегрузок. IEEE 802.1Qaz (Выбор расширенной передачи) администрирует разделение ширины полосы пропускания для разных классов трафика. IEEE 802.1Qau Сообщения о перегрузке) администрирование потоков данных внутри сетевых доменов в целях предотвращения перегрузки. Коммутатор DXS-3400-24SC поддерживает коммутацию без буферизации пакетов, что позволяет уменьшить время задержки при передаче данных в ЛВС.
Коммутатор DXS-3400-24TC оборудован вентиляторами с управлением скоростью вращения на основании данных получаемых от тепловых датчиков встроенных в устройство. Это позволяет экономить электроэнергию и снижать уровень шума.
| Артикул | DXS-3400-24TC/A1ASI |
| Тип | Управляемый L2+ |
| Нисходящие порты | 20 портов 10GBase-T |
| Восходящие порты | 4 комбо-порта 10GBase-T/SFP+ |
| Порт управления | Порт 10/100/1000 Base-T с разъемом RJ-45 для управления IP |
| Тип крепления | Монтируется в 19" шкаф (1U) |
| Питание | 100-240 В, 50/60 Гц, 2 А |
| Совместимые источники питания |
• DXS-PWR300AC • DXS-PWR300DC • DXS-3600-PWR-FB • DXS-3600-PWRDC-FB |
| Наличие PoE | Нет |
| Порты с поддержкой PoE | Нет |
| Бюджет мощности PoE | Нет |
| Размеры (Д x Ш x В) мм. | 441 х 380 х 44 мм |
| Вес кг. |
• 7,6 кг (с 2 блоками питания и 3 FAN модулями) • 6,65 кг (с 1 блоком питания и 3 FAN модулями) • 5,25 кг (без блока питания и FAN модулей) |
| Рабочая температура °C | -5-50 |
| MTBF | 134447,02 часа |
| Система вентиляции | активная |
| Функциональность | Функции уровня L2 |
|
• Таблица МАС-адресов - До 48 К • Управление потоком - Управление потоком 802.3х в режиме полного дуплекса - Back pressure в режиме полудуплекса - Предотвращение блокировок HOL • Spanning Tree Protocol - 802.1D STP - 802.1w RSTP - 802.1s MSTP - Root Guard - Loop Guard - BPDU Filtering - BPDU Restriction • Jumbo-фрейм - До 12 КБ • 802.1AX Link Aggregation - Макс. 32 группы на устройство/8 портов на группу • ERPS (Ethernet Ring Protection Switching) • Зеркалирование портов - One-to-One, Many-to-One - Поддержка зеркалирования для входящего/исходящего/трафика в обоих направлениях - Поддержка 4 групп зеркалирования • Зеркалирование потоков - Поддержка зеркалирования для входящего трафика • Зеркалирование VLAN • RSPAN • Туннелирование протокола уровня 2 • Loopback Detection (LBD) • iSCSI Awareness |
|
|
|
|
|
VLAN |
|
|
• 802.1Q • 802.1v • Double VLAN (Q-in-Q) - Q-in-Q на основе порта - Selective Q-in-Q • VLAN Translation • VLAN на основе порта • VLAN на основе МАС-адреса • VLAN на основе подсети • Private VLAN • Группы VLAN - До 4 К статических VLAN-групп - Макс. VID: 4094 • ISM VLAN (Multicast VLAN) • Voice VLAN • Auto Surveillance VLAN • VLAN Trunking • GVRP - До 4096 динамических VLAN-групп |
|
|
Качество обслуживания (QoS) |
|
|
• 802.1p Quality of Service • 8 очередей на порт • Механизм обработки очередей: - Strict - Weighted Round Robin (WRR) - Strict + WRR - Weighted Deficit Round Robin (WDRR) • Управление полосой пропускания - На основе порта (входящее/исходящее, с мин. значением 64 Кбит/с) - На основе потока (входящее/исходящее, с мин. значением 64 Кбит/с) - Управление полосой пропускания по очереди (с мин. значением 64 Кбит/с) • Поддержка следующих действий - Приоритетное тегирование 802.1p - Тегирование TOS/DSCP - Управление полосой пропускания - Гарантированная полоса пропускания (CIR) • QoS на основе - Очередей приоритетов 802.1p - DSCP - IP-адреса - МАС-адреса - VLAN - Класса трафика IPv6 - Метки потока IPv6 - Порта TCP/UDP - Порта коммутатора - Ether Type - Предпочтения ToS/IP - Типа протокола • Три цвета маркировки - Two Rate Color Marker (trTCM) - Single Rate Three Color Marker (srTCM) • Контроль перегрузки - WRED |
|
| Функции уровня 3 | |
|
• ARP - 1K ARP-записей - 512 статических ARP - Поддержка Gratuitous ARP - ARP Proxy • Интерфейс IP - Поддержка 256 интерфейсов • Интерфейс Loopback • IPv6 Neighbor Discovery (ND) • UDP Helper • Туннелирование IPv6 - Статическое - ISATAP - GRE - 6to4 • IGMP Proxy Reporting • MLD Proxy Reporting • VRRP |
|
| Списки управления доступом (ACL) | |
|
• ACL на основе: - Очередей приоритетов 802.1p - VLAN - MAC-адреса - Ether Type - IP-адреса - DSCP - Типа протокола - Номера TCP/UDP-порта - Класса IPv6-трафика - Метки потока IPv6 • Макс. кол-во записей ACL: - Входящих: - IPv4: 1792 - IPv6: 448 - Исходящих: - IPv4: 512 - IPv6: 256 - Карта доступа VLAN 3 K • ACL с временным критерием • CPU Interface Filtering |
|
| Безопасность | |
|
• Port Security - Поддержка до 12К MAC-адресов на порт • Защита от широковещательного/ многоадресного/одноадресного шторма • D-Link Safeguard Engine • DHCP Server Screening (IPv4/IPv6) • Привязка IP-MAC-Port Binding - Strict - Loose • Dynamic ARP Inspection • IP Source Guard • DHCP Snooping (IPv4/IPv6) • DHCPv6 Guard • IPv6 Route Advertisement (RA) Guard • IPv6 ND Inspection • Предотвращение атак ARP Spoofing - Макс. кол-во записей: 64 • Duplicate Address Detection (DAD) • Фильтрация пакетов управления уровня 31 • Сегментация трафика • SSL - Поддержка v1/v2/v3 - Поддержка доступа IPv4/IPv6 • SSH - Поддержка SSH v2 - Поддержка доступа IPv4/v6 • Предотвращение атак BPDU • Предотвращение атак DOS |
|
| Аутентификация, Авторизация и Учет (AAA) | |
|
• Аутентификация 802.1Х - Поддержка локальной базы/RADIUS-сервера - Управление доступом на основе порта - Управление доступом на основе узла - Назначение политики Identity-driven - Динамическое назначение VLAN - Назначение QoS - Назначение ACL • Управление доступом на основе Web (WAC) - Поддержка локальной базы/RADIUS-сервера - Управление доступом на основе порта - Управление доступом на основе узла - Назначение политики Identity-driven - Динамическое назначение VLAN - Назначение QoS - Назначение ACL • Управление доступом на основе МАС-адреса (МАС) - Поддержка локальной базы/RADIUS-сервера - Управление доступом на основе порта - Управление доступом на основе узла - Назначение политики Identity-driven - Динамическое назначение VLAN - Назначение QoS - Назначение ACL • Compound Authentication • Microsoft NAP (IPv4/IPv6) - Поддержка 802.1Х NAP - Поддержка DHCP NAP • Аутентификация на основе RADIUS и TACACS+ • Authentication Database Failover • Guest VLAN: - 802.1X - MAC - Compound Authentication • RADIUS и TACACS+ аутентификация • Trusted host (IPv4/IPv6) |
|
| Управление | |
|
• Web-интерфейс • Интерфейс командной строки CLI • D-Link Network Assistant • Telnet-сервер • Telnet-клиент • TFTP-сервер • TFTP-клиент • FTP-клиент • Защищенный FTP (SFTP) сервер • Мониторинг трафика • SNMP v1/v2c/v3 • SNMP Trap • Системный журнал • DHCP-клиент • DHCP-сервер • DHCPv4/v6 Relay Options 60, 61, 82 • DHCPv4/v6 Local Relay • Поддержка нескольких копий ПО (Multiple Image) • Поддержка нескольких копий конфигураций (Multiple Configuration) • Файловая система Flash • DNS-клиент • DNS-Relay • Мониторинг CPU • Настройка MTU • ICMP Tools - Ping - Traceroute • LLDP & LLDP-MED • D-Link Discover Protocol (DDP) • SMTP • DHCP Auto Configuration • NTP • RCP (Remote Copy Protocol) • RMONv1 • RMONv2 • Trusted Host • Восстановление пароля • Шифрование пароля • Команды отладки • sFlow • Switch Resource Management (SRM) • Microsoft NLB1 (Балансировка нагрузки сети) • Openflow v1.32 |
|
| Гарантия | 1 год |
| Комплектация |
• Коммутатор DXS-3400-24TC • Кабель питания • Консольный кабель Mini-USB • Консольный кабель • Источник питания AC • 3 вентилятора • 2 крепежных кронштейна для установки в 19-дюймовую стойку • Комплект для монтажа • 4 резиновые ножки • Краткое руководство по установке |
| Дополнительное программное обеспечение |
DV-700-N25-LIC D-View 7 с лицензией на 25 узлов DV-700-N50-LIC D-View 7 с лицензией на 50 узлов DV-700-N100-LIC D-View 7 с лицензией на 100 узлов DV-700-N250-LIC D-View 7 с лицензией на 250 узлов DV-700-N500-LIC D-View 7 с лицензией на 500 узлов DV-700-N1000-LIC D-View 7 с лицензией на 1000 узлов DV-700-P5-LIC D-View 7 с 5 лицензиями для промежуточных серверов DV-700-P10-LIC D-View 7 с 10 лицензиями для промежуточных серверов DV-700-P25-LIC D-View 7 с 25 лицензиями для промежуточных серверов DV-700-P50-LIC D-View 7 с 50 лицензиями для промежуточных серверов DV-700-P100-LIC D-View 7 со 100 лицензиями для промежуточных серверов |
| Дополнительное оборудование | |
| DXS-PWR300AC | Источник питания 300 Вт переменного тока с вентилятором (направление воздушного потока от передней панели к задней), совместим с DXS-3400 и DXS-3600 |
| DXS-PWR300DC | Источник питания 300 Вт постоянного тока с вентилятором (направление воздушного потока от передней панели к задней), совместим с DXS-3400 и DXS-3600 |
| DXS-3600-PWRDC-FB | Источник питания 300 Вт постоянного тока с вентилятором (направление воздушного потока от передней панели к задней), совместим с DXS-3400 и DXS-3600 |
| DXS-FAN100 | Вентилятор (направление воздушного потока от передней панели к задней), совместим только с DXS-3400 |
| Дополнительные 1000Base-T SFP-трансиверы | |
| DGS-712 | SFP-трансивер с 1 портом 1000Base-T (до 100 м) |
| Дополнительные SFP-трансиверы | |
| DEM-302S-LX | SFP-трансивер с 1 портом 1000Base-LX для одномодового оптического кабеля (до 2 км) |
| DEM-310GT | SFP-трансивер с 1 портом 1000Base-LX для одномодового оптического кабеля (до 10 км) |
| DEM-311GT | SFP-трансивер с 1 портом 1000Base-SX для многомодового оптического кабеля (до 550 м) |
| DEM-312GT2 | Модуль SFP c 1 портом 1000Base-SX+ для многомодового оптического кабеля, питание 3,3 В (до 2 км) |
| DEM-314GT | SFP-трансивер с 1 портом 1000Base-LH для одномодового оптического кабеля (до 50 км) |
| DEM-315GT | SFP-трансивер с 1 портом 1000Base-ZX для одномодового оптического кабеля (до 80 км) |
| Дополнительные WDM (BiDi) SFP-трансиверы | |
| DEM-302S-BXD | WDM SFP-трансивер с 1 портом 1000Base-BX-D (Tx: 1550 нм, Rx: 1310 нм) для одномодового оптического кабеля (до 2 км) |
| DEM-302S-BXU | WDM SFP-трансивер с 1 портом 1000Base-BX-U (Tx: 1310 нм, Rx: 1550 нм) для одномодового оптического кабеля (до 2 км) |
| DEM-330T | WDM SFP-трансивер с 1 портом 1000Base-BX-D ) (Tx: 1550 нм, Rx: 1310 нм) для одномодового оптического кабеля (до 10 км) |
| DEM-330R | WDM SFP-трансивер с 1 портом 1000Base-BX-U (Tx: 1310 нм, Rx: 1550 нм) для одномодового оптического кабеля (до 10 км) |
| DEM-331T | WDM SFP-трансивер с 1 портом 1000Base-BX-D (Tx: 1550 нм, Rx: 1310 нм) для одномодового оптического кабеля (до 40 км) |
| DEM-331R | WDM SFP-трансивер с 1 портом 1000Base-BX-U (Tx: 1310 нм, Rx: 1550 нм) для одномодового оптического кабеля (до 40 км) |
| Дополнительные трансиверы 10G SFP+ | |
| DEM-431XT | SFP-трансивер с 1 портом 10GBase-SR для многомодового оптического кабеля (до 300 м) |
| DEM-432XT | SFP-трансивер с 1 портом 10GBase-LR для одномодового оптического кабеля (до 10 км) |
| DEM-433XT | SFP-трансивер с 1 портом 10GBase-ER для одномодового оптического кабеля ( до 40 км) |
| DEM-434XT | SFP-трансивер с 1 портом 10GBase-ZR для одномодового оптического кабеля (до 80 км) |
| DEM-435XT | SFP-трансивер с 1 портом 10GBase-LRM для многомодового оптического кабеля (до 200 м) |
| Дополнительные трансиверы WDM (BiDi) SFP+ | |
| DEM-436XT-BXD | WDM SFP-трансивер с 1 портом 10GBASE-LR (Tx: 1330 нм, Rx: 1270 нм)для одномодового оптического кабеля (до 40 км) |
| DEM-436XT-BXU | WDM SFP-трансивер с 1 портом 10GBASE-LR (Tx: 1270 нм, Rx: 1330 нм) для одномодового оптического кабеля (до 40 км) |
| Дополнительные сетевые адаптеры 10 Gigabit Ethernet | |
| DXE-810S | Сетевой PCI Express адаптер с 1 портом 10GBase-X SFP+ |
| DXE-810T | Сетевой PCI Express адаптер с 1 портом 10GBase-T |
| DXE-820T | Сетевой PCI Express адаптер с 2 портами 10GBase-T |
| Дополнительные пассивные кабели 10G SFP+ | |
| DEM-CB100S | Пассивный кабель 10GBase-X SFP+ длиной 1 м для прямого подключения |
| DEM-CB300S | Пассивный кабель 10GBase-X SFP+ длиной 3 м для прямого подключения |
