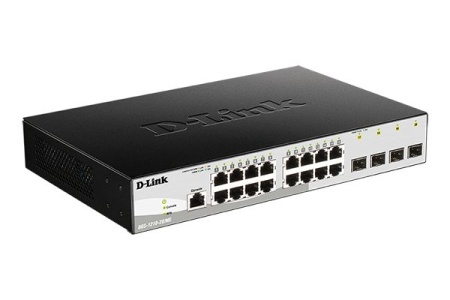

Управляемый стекируемый L2 коммутатор DGS-1210-20/ME/DC/A имеет 16 портов 10/100/1000Base-T и 4 порта 1000Base-X SFP. Коммутатор оснащен полным функционалом уровня L2 - включая Port Mirroring сбор статистики и IGMP Snooping для минимизации многоадресного трафика и увеличения пропускной способности сети. Коммутатор оснащен рядом функций обеспечивающих повышенную надежность работы сети. Функция Loopback Detection позволяет идентифицировать наличие петли в сетевом соединении и отключать порт коммутатора на котором петля была обнаружена. Коммутатор поддерживает технологию управления качеством обслуживания (QoS – Quality of Services) – предоставляя различным классам трафика различные приоритеты в обслуживании. Данная серия коммутаторов поддерживает стандарт 802.1p (QoS), который позволяет осуществлять разделение трафика в реальном времени для 8 уровней приоритетов и 2 очередей. Коммутаторы поддерживают интерфейс командной строки CLI.
Коммутатор поддерживает технологию построения виртуальной локальной компьютерной сети (VLAN -Virtual Local Area Network). Функция контроля полосы пропускания (Bandwidth Control) предоставляет возможности тонкой настройки пропускной способности каждого порта коммутатора. Функция Контроля широковещательного шторма (Broadcast storm) позволяет повысить надежность работы сети организации. Она ограничивает широковещательный и многоадресный трафик в случае превышения заданного порога. В противном случае большое количество пакетов может привести к перегрузке сети и потери сетевых соединений . Функция зеркалирования портов (port mirroring) предоставляет возможность проводить анализ трафика, не оказывая влияние на пропускную способность коммутатора.
Управление коммутатором осуществляется посредством протокола SNMP, WEB интерфейса к коммутатору, интерфейса командной строки (CLI - Command Line Interface) при использовании утилит на базе протоколов Telnet и SSH. Коммутатор поддерживается платформой комплексного сетевого управления D-View 7.
| Артикул |
DGS-1210-20/ME/DC/A |
| Тип | Управляемый L2 |
| Нисходящие порты | 16 портов 10/100/1000Base-T |
| Восходящие порты | 4 порта 1000Base-X SFP |
| Тип крепления | Монтируется в 19" шкаф (1U) |
| Питание | 100-240 В переменного тока, 50/60 Гц |
| Наличие PoE | нет |
| Размеры (Д x Ш x В) мм. | 280 x 180 x 44 мм |
| Вес кг. | 1,27 кг |
| Рабочая температура °C | от -30 до 50 °C |
| MTBF | 392728 часов |
| Система вентиляции | Пассивная |
| Дуплексный режим | Полу-/полный дуплекс для скорости 10/100 Мбит/с |
| Полный дуплекс для скорости 1000 Мбит/с | |
| Jumbo-фрейм | 9 216 байт |
| Встроенная защита от статического электричества | Поддержка защиты от статического электричества на всех Ethernet-портах (стандарт IEC61000-4-5) |
| Функциональность | Функции уровня L2 |
|
• Таблица MAC-адресов: 16К записей • Spanning Tree Protocol - 802.1D STP - 802.1w RSTP - 802.1s MSTP - Фильтрация BPDU - Root Restriction • Поддержка Ethernet Ring Protection Switching (ERPS, ITU G.8032)2 • Loopback Detection • Зеркалирование портов - Поддержка 1 группы зеркалирования - Режимы: One-to-One, Many-to-One, Flow-based (ACL) для входящего трафика • L2 Protocol Tunneling (L2PT) • RSPAN • Link aggregation - 802.3ad - Макс. 8 групп на устройство/8 портов на группу |
|
| VLAN | |
|
• 802.1Q Tagged VLAN • Группы VLAN - Макс. 4094 VLAN • VLAN на основе портов • GVRP • Asymmetric VLAN • Макс. 256 динамических VLAN • 802.1v Protocol VLAN • VLAN Trunking • VLAN на основе MAC-адресов • Q-in-Q на основе портов • Q-in-Q Selective • ISM VLAN • Private VLAN • Voice VLAN |
|
| Качество обслуживания (QoS) | |
|
• CoS на основе: - Порта коммутатора - Очередей приоритетов 802.1p - VLAN ID - MAC-адреса - IPv4/IPv6-адреса - DSCP - TOS - Типа протокола - TCP/UDP-порта - Класса IPv6-трафика • Управление полосой пропускания - На основе порта (входящее, с минимальным шагом до 64 Кбит/с) - На основе потока (входящее, с минимальным шагом до 64 Кбит/с) - Для выходной очереди (с минимальным шагом до 64 Кбит/с) • Обработка очередей - Strict Priority - Weighted Round Robin (WRR) • 8 очередей на порт |
|
| Функции уровня 3 | |
|
• Макс. 256 записей ARP • Поддержка 255 статических записей ARP • Поддержка Gratuitous ARP • Количество IP интерфейсов: 4 • Маршрут по умолчанию • Статическая маршрутизация - Поддержка 60 статических маршрутов IPv4 - Поддержка 30 статических маршрутов IPv6 |
|
| Списки управления доступом (ACL) | |
|
• ACL на основе - Порта коммутатора - Приоритета 802.1p - VLAN ID - MAC-адреса - Ether Type - TOS - IPv4/v6-адреса - DSCP - Типа протокола - Номера порта TCP/UDP для IPv4/IPv6 - ICMP - Класса трафика IPv6 - На основе содержимого пакета • До 768 правил доступа для входящего трафика • Действие ACL (разрешить/запретить/зеркалирование) • ACL на основе времени • Статистика ACL • Фильтрация интерфейса CPU |
|
| Безопасность | |
|
• SSH v2 • SSL v1/2/3 • Port Security (до 64 MAC-адресов на порт) • IP-MAC-Port Binding (IMPB) - ND Snooping - Проверка ARP-пакетов - Проверка IP-пакетов - DHCP Snooping IPv4/IPv6 • Защита от широковещательного/многоадресного/одноадресного шторма • D-Link Safeguard Engine • DHCP Server Screening • Фильтрация DHCP-клиентов • Предотвращение атак ARP Spoofing • Защита от атак BPDU • Предотвращение атак DoS • Сегментация трафика |
|
| Аутентификация, Авторизация и Учет (AAA) | |
|
• 802.1X - Управление доступом на основе узлов - Управление доступом на основе портов • Guest VLAN • MAC-аутентификация на основе узлов • RADIUS/TACACS+ accounting • 4 уровня учетной записи пользователя • Управление доступом на основе MAC-адресов - Макс. 512 записей при использовании локальной базы данных • Аутентификация для доступа к управлению: RADIUS, TACACS+, локальная база данных |
|
| Управление | |
|
• Web-интерфейс (поддержка IPv4/IPv6) • Интерфейс командной строки (CLI) • Telnet-сервер/клиент (поддержка IPv4/IPv6) • TFTP-клиент (поддержка IPv4/IPv6) • Регистрация команд • SNMP v1/v2c/v3 • SNMP Traps • Системный журнал • RMON v1 • RMON v2 • LLDP • BootP/DHCP-клиент • Автоматическая настройка DHCP • Конфигурационный файл в текстовом формате • Trusted Host • DHCP relay (IPv4/IPv6) - DHCP relay agent/local relay - DHCP relay option 12, 37, 38, 82 • PPPoE Circuit-ID insertion • Trap/alarm/log severity control • Мониторинг CPU • SNTP • Команды отладки • Восстановление пароля • Шифрование пароля • sFlow • Хранение двух образов программного обеспечения (dualimage) • Поддержка Real Time Clock (RTC)2 • До 14 одновременных сессий telnet/ssh/console • FTP-клиент (поддержка IPv4/IPv6) |
|
| Гарантия | 1 год |
| Комплектация |
• Коммутатор DGS-1210-20/ME • Кабель питания • Фиксатор для кабеля питания • Консольный кабель с разъемом RJ-45 • 2 крепежных кронштейна для установки в 19-дюймовую стойку • 4 резиновые ножки • Комплект для монтажа • Краткое руководство по установке |
| Рекомендуемые SFP трансиверы | DGS-712 SFP-трансивер с 1 портом 1000Base-T (до 100 м) |
| DEM-210 SFP-трансивер с 1 портом 100Base-FX для одномодового оптического кабеля (до 15 км) | |
| DEM-211 SFP-трансивер с 1 портом 100Base-FX для многомодового оптического кабеля (до 2 км) | |
| DEM-302S-LX SFP-трансивер с 1 портом 1000Base-LX для одномодового оптического кабеля (до 2 км) | |
| DEM-310GT SFP-трансивер с 1 портом 1000Base-LX для одномодового оптического кабеля (до 10 км) | |
| DEM-311GT SFP-трансивер с 1 портом 1000Base-SX для многомодового оптического кабеля (до 550 м) | |
| DEM-312GT2 SFP-трансивер с 1 портом 1000Base-SX+ для многомодового оптического кабеля (до 2 км) | |
| DEM-314GT SFP-трансивер с 1 портом 1000Base-LH для одномодового оптического кабеля (до 50 км) | |
| DEM-315GT SFP-трансивер с 1 портом 1000Base-ZX для одномодового оптического кабеля (до 80 км) | |
| DEM-220T WDM SFP-трансивер с 1 портом 100Base-BX-D (Tx:1550 нм, Rx:1310 нм) для одномодового оптического кабеля (до 20 км) | |
| DEM-220R WDM SFP-трансивер с 1 портом 100Base-BX-U (Tx:1310 нм, Rx:1550 нм) для одномодового оптического кабеля (до 20 км) | |
| DEM-302S-BXD WDM SFP-трансивер с 1 портом 1000Base-BX-D (Tx:1550 нм, Rx:1310 нм) для одномодового оптического кабеля (до 2 км) | |
| DEM-302S-BXU WDM SFP-трансивер с 1 портом 1000Base-BX-U (Tx:1310 нм, Rx:1550 нм) для одномодового оптического кабеля (до 2 км) | |
| DEM-330T WDM SFP-трансивер с 1 портом 1000Base-BX-D (Tx:1550 нм, Rx:1310 нм) для одномодового оптического кабеля (до 10 км) | |
| DEM-330R WDM SFP-трансивер с 1 портом 1000Base-BX-U (Tx:1310 нм, Rx:1550 нм) для одномодового оптического кабеля (до 10 км) | |
| DEM-331T WDM SFP-трансивер с 1 портом 1000Base-BX-D (Tx:1550 нм, Rx:1310 нм) для одномодового оптического кабеля (до 40 км) | |
| DEM-331R WDM SFP-трансивер с 1 портом 1000Base-BX-U (Tx:1310 нм, Rx:1550 нм) для одномодового оптического кабеля (до 40 км) | |
| Приобретаемое ПО | DV-700-N25-LIC D-View 7 с лицензией на 25 узлов |
| DV-700-N50-LIC D-View 7 с лицензией на 50 узлов | |
| DV-700-N100-LIC D-View 7 с лицензией на 100 узлов | |
| DV-700-N250-LIC D-View 7 с лицензией на 250 узлов | |
| DV-700-N500-LIC D-View 7 с лицензией на 500 узлов | |
| DV-700-N1000-LIC D-View 7 с лицензией на 1000 узлов | |
| DV-700-P5-LIC D-View 7 с 5 лицензиями для промежуточных серверов | |
| DV-700-P10-LIC D-View 7 с 10 лицензиями для промежуточных серверов | |
| DV-700-P25-LIC D-View 7 с 25 лицензиями для промежуточных серверов | |
| DV-700-P50-LIC D-View 7 с 50 лицензиями для промежуточных серверов | |
| DV-700-P100-LIC D-View 7 со 100 лицензиями для промежуточных серверов |
