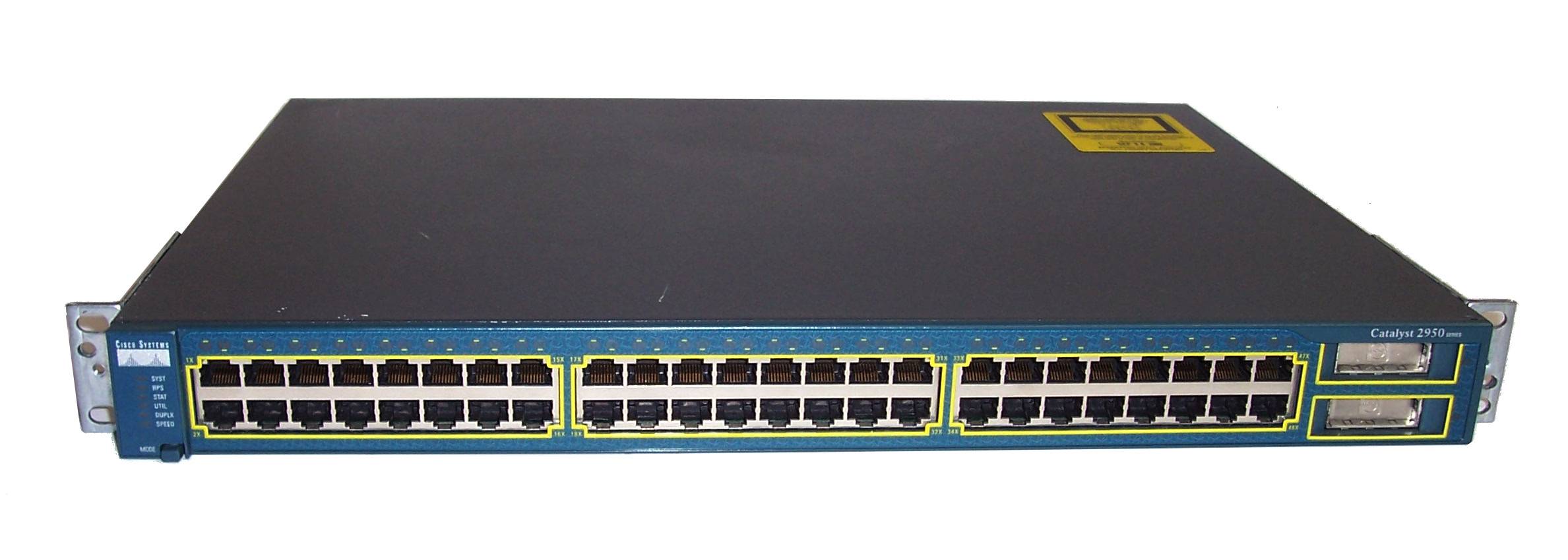

Коммутатор Cisco 2950 предназначен для небольших и средних офисов. Его особенностью является фиксированная конфигурация. Для него также доступны 100-Мегабитные и Гигабитные порты, что позволяет подключать к нему различные устройства с определенным функционалом.
Отличным дополнением является бесплатное программное обеспечение Cisco Cluster Management, которое позволяет легко и удобно управлять Cisco 2950, упрощая задачу сетевому администратору.
Поддержка резервного источника питания обеспечивает надежность при работе с данным устройством.
В данной статье будет предложено к рассмотрению только базовое конфигурирование, т.е.:
- Настройка VLAN;
- Сброс пароля;
- Настройка портов.
Приступим.
Сброс пароля
Если вдруг пользователь забыл пароль для подключения к устройству, необходимо выполнить сброс на заводские настройки.1. Нажать и удерживать на коммутаторе кнопку Mode.
2. Подать на коммутатор питание, подключив кабель питания.
3. Дождаться окончания загрузки Boot Loader. Должно появиться приглашение командной строки "switch:":
C2950 Boot Loader (C2950-HBOOT-M) Version 12.1(11r)EA1, RELEASE SOFTWARE (fc1)
Compiled Mon 22-Jul-02 18:57 by antonino
WS-C2950-24 starting...
Base ethernet MAC Address: 00:08:20:fd:8b:00
Xmodem file system is available.
The system has been interrupted prior to initializing the
flash filesystem. The following commands will initialize
the flash filesystem, and finish loading the operating
system software:
flash_init
load_helper
boot
switch:
4. Вводим команду flash_init
switch: flash_init
Initializing Flash...
flashfs[0]: 6 files, 1 directories
flashfs[0]: 0 orphaned files, 0 orphaned directories
flashfs[0]: Total bytes: 7741440
flashfs[0]: Bytes used: 2904576
flashfs[0]: Bytes available: 4836864
flashfs[0]: flashfs fsck took 10 seconds.
...done initializing flash.
Boot Sector Filesystem (bs:) installed, fsid: 3
Parameter Block Filesystem (pb:) installed, fsid: 4
5. Вводим команду "load_helper"
switch: load_helper
6. Конфигурация коммутатора находится в файле config.text, список VLAN-ов - в файле vlan.dat. Удалим эти файлы, воспользовавшись командой "delete":
switch: delete flash:config.text
Are you sure you want to delete "flash:config.text" (y/n)?y
File "flash:config.text" deleted
switch: delete flash:vlan.dat
Are you sure you want to delete "flash:vlan.dat" (y/n)?y
File "flash:vlan.dat" deleted
7. Перезагружаем коммутатор:
switch: reset
Are you sure you want to reset the system (y/n)?y
System resetting...
Итак, был произведен сброс настроек, что позволит начать их заново без каких-либо проблем.
Настройка VLAN
VLAN - это виртуальная локальная сеть, которая позволяет объединить несколько портов устройства в одну подсеть. По умолчанию, устройства в разных VLAN не могут общаться между собой.Приведем пример настройки VLAN для портов на устройстве, которые не используются:
Создание VLAN:
c2950(config)# vlan 10
c2950(config-vlan)# name unused_ports
c2950(config-vlan)# shutdown // Если необходимо выполнить включение VLAN, то используется команда no shutdown
c2950(config-vlan)# exit
Привязка интерфейсов к VLAN:
c2950(config)# interface range gi 0/1 — 28
c2950(config-if-range)# description not_used
c2950(config-if-range)# shutdown
c2950(config-if-range)# no cdp enable
c2950(config-if-range)# switchport nonegotiate
c2950(config-if-range)# switchport access vlan 10
c2950(config-if-range)# switchport mode access
c2950(config-if-range)# exit
Аналогичным способом выполняется настройка и других VLAN, разница только в используемых интерфейсах, а также в состоянии самого VLAN (включен, выключен)
Настройка портов
Для данного этапа важно настроить порты на определенные режимы: trunk или access. Trunk может передавать трафик одного или нескольких VLAN, в то время как Access передает нетегированный трафик только одного VLAN.В случае, если к коммутатору планируется подключать другие устройства, и передача данных будет идти с нескольких VLAN, то следует настроить именно Trunk-порт.
Этапы довольно простые:
interface FastEthernet0/24 # создаем trunk 802.1q, в этот порт подключаем маршрутизатор для inter-VLAN routing
switchport mode trunk
switchport nonegotiate # отключение DTP (отключение автоопределения – access или trunk режим)
speed 100
load-interval 60
spanning-tree portfast trunk
После выхода из конфигурационного режима командой end используем для проверки команду:
show interfaces [тип] <модуль/порт>
Если все настройки выполнены верно, то сохраняемся.
Базовая конфигурация коммутатора Cisco 2950 выполнена успешно.
